Thiết Kế Hệ Thống Xử Lý Bụi

Trong nhà xưởng, bụi không chỉ làm bẩn môi trường mà còn gây tắc nghẽn máy móc, ảnh hưởng sức khỏe người lao động và kéo theo rủi ro cháy nổ, vi phạm tiêu chuẩn môi trường. Vì vậy, việc Thiết Kế Hệ Thống Xử Lý Bụi cần được tiếp cận như một bài toán kỹ thuật tổng thể, thay vì chỉ “mua một máy hút bụi” rồi lắp vào là xong.

Nội dung dưới đây tổng hợp theo góc nhìn thực tế của Công ty Nghệ Năng – đơn vị thiết kế, sản xuất và thi công giải pháp thông gió, làm mát và môi trường công nghiệp, bao gồm: hệ thống thông gió làm mát, hệ thống thông gió công nghiệp, hệ thống điều hòa không khí HVAC, hệ thống xử lý hút lọc bụi, hệ thống xử lý khí thải, khói thải, hệ thống cứu hỏa & hút khói PCCC, hệ thống ống gió, miệng gió, và gia công cơ khí kim loại. Bài viết giúp bạn nắm cách xác định nguồn bụi, chọn công nghệ lọc phù hợp, bố trí đường ống – quạt – chụp hút tối ưu, và những “điểm mù” hay gây đội chi phí khi vận hành; đặc biệt hữu ích cho chủ xưởng, kỹ sư MEP và đội bảo trì muốn kiểm soát bụi bền vững.

Để hiểu rõ hơn năng lực triển khai, kinh nghiệm thực tế và các dự án tiêu biểu của Nghệ Năng, mời Quý khách tham khảo Hồ sơ năng lực của chúng tôi tại đây!

Những lưu ý trước khi Thiết Kế Hệ Thống Xử Lý Bụi

Khảo sát hiện trạng để chốt đúng mục tiêu xử lý bụi

• Xác định khu vực phát sinh: cắt, mài, chà nhám, nghiền, trộn, đổ liệu, đóng bao, bắn bi, phun sơn khô, vận chuyển băng tải.
• Chốt “điểm thu” ưu tiên: hút tại nguồn (đầu máy) luôn hiệu quả hơn hút tổng không gian xưởng.
• Đo/ước lượng lưu lượng phát tán theo từng công đoạn để tránh thiết kế thiếu gió hoặc thừa gió gây tốn điện.
• Đánh giá điều kiện nhà xưởng: diện tích, chiều cao, đường đi ống, vị trí đặt thiết bị, khả năng bố trí sàn thao tác và bảo trì.
• Kiểm tra ràng buộc vận hành: thời gian chạy máy, chạy đồng thời/luân phiên, có cần điều khiển biến tần theo tải hay không.
• Rà soát tiêu chí an toàn: bụi có nguy cơ cháy nổ, bám dính, ăn mòn; từ đó chọn vật liệu và phương án giảm rủi ro.

Phân loại bụi để chọn đúng công nghệ và vật tư

• Phân loại theo kích thước: bụi mịn cần cấp lọc cao hơn; bụi thô ưu tiên tách thô để giảm tải cho lọc tinh.
• Phân loại theo tính chất: bụi gỗ, bụi kim loại, bụi bột thực phẩm, bụi xi măng… có hành vi lắng – bám khác nhau.
• Phân loại theo độ ẩm: bụi ẩm/dính dễ bít lọc, cần giải pháp chống bám hoặc tách sơ bộ trước khi vào lọc chính.
• Phân loại theo nhiệt độ: khí nóng cần tính vật liệu, giãn nở ống, và cấu hình quạt phù hợp.
• Xác định hướng xử lý: thu hồi tái sử dụng (mùn cưa, bột) hay xử lý thải bỏ; điều này ảnh hưởng thiết kế phễu, van xả và đóng bao.
• Liên kết bài toán môi trường tổng thể: nếu có mùi/khói thải đi kèm, cần tham chiếu thêm hệ thống xử lý khói thải để chọn giải pháp đồng bộ.

Thiết Kế lắp đặt Hệ Thống Xử Lý Bụi: Cấu phần chính và nguyên tắc bố trí “đúng kỹ thuật – dễ bảo trì”

Sơ đồ hệ thống chuẩn: chụp hút – ống gió – lọc – quạt – ống xả

• Chụp hút/miệng hút: thiết kế đúng hình dạng nguồn bụi giúp giảm lưu lượng yêu cầu và tăng hiệu quả thu gom.
• Đường ống hút: bố trí tuyến ngắn, ít co/cút, hạn chế rò rỉ; ưu tiên bán kính co lớn để giảm tổn thất áp.

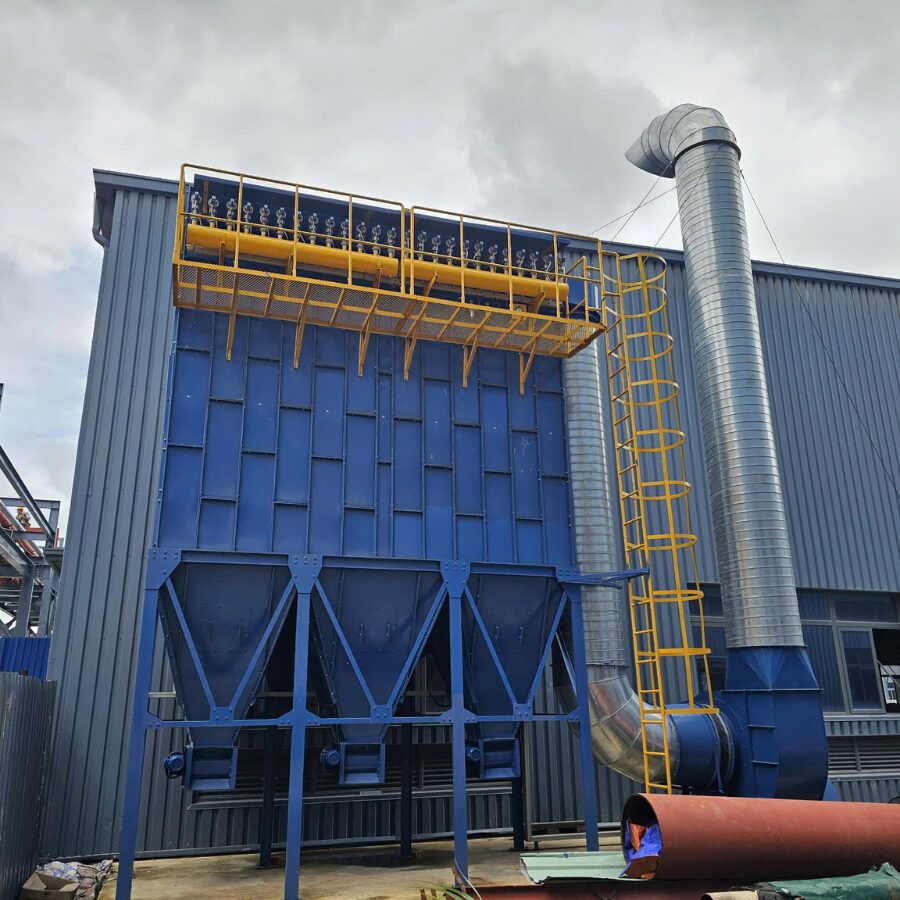

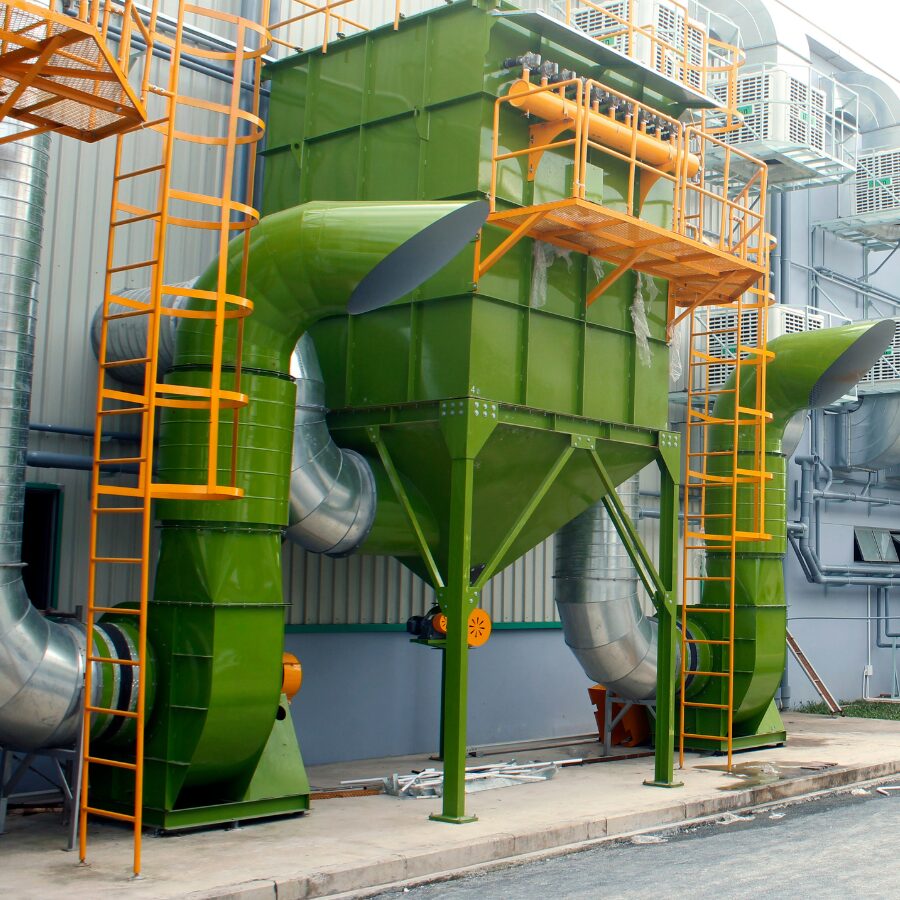

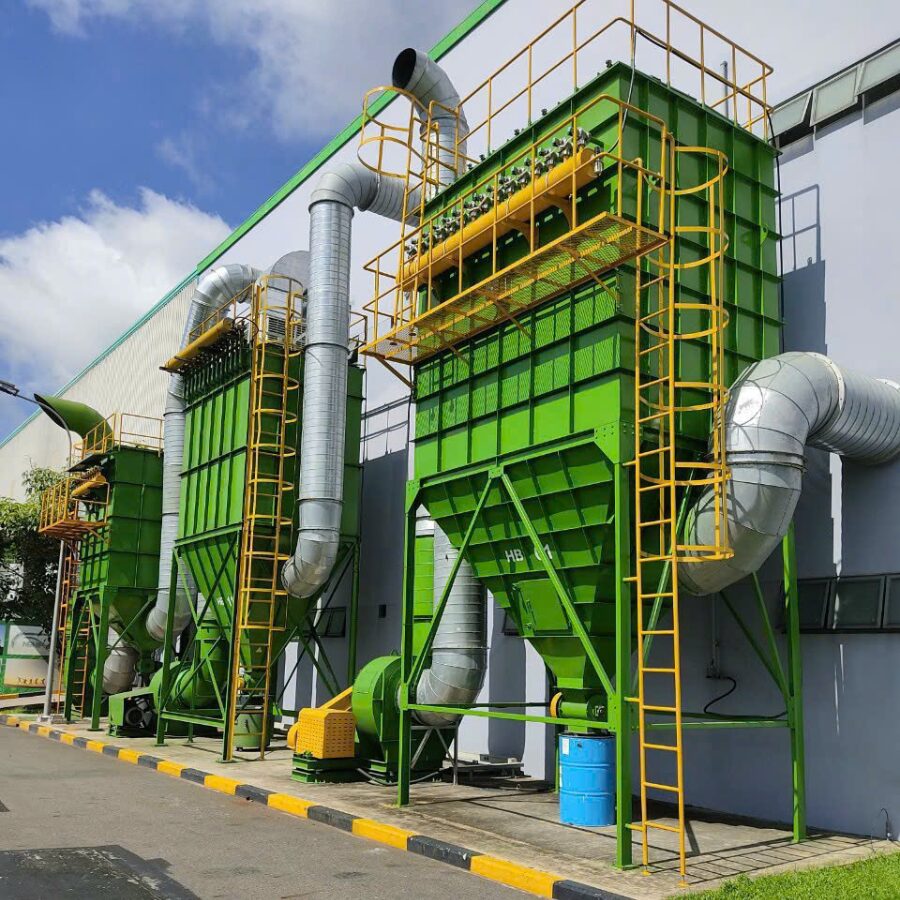

• Thiết bị lọc: có thể là cyclone tách thô, cartridge filter, baghouse, hoặc tổ hợp nhiều cấp tùy tính chất bụi.
• Quạt hút/Quạt Xử Lý Bụi: chọn theo lưu lượng và cột áp tổng, tính cả tổn thất lọc khi bẩn để tránh “hút yếu dần theo thời gian”.
• Ống xả/ống khói: bố trí an toàn, giảm phát tán trở lại; cân nhắc tiêu âm nếu gần khu dân cư.
• Hệ thu hồi/xả bụi: van xoay, vít tải, thùng chứa, đóng bao; thiết kế kín để tránh bụi bay ngược ra xưởng.

Nguyên tắc tính toán nhanh để tránh lỗi thường gặp khi lắp đặt

• Không “gom hết về một ống nhỏ”: đường kính ống phải theo lưu lượng từng nhánh và tổng nhánh để tránh tăng vận tốc quá mức.
• Tránh bít tắc: vận tốc ống cần đủ để cuốn bụi (đặc biệt với bụi nặng), nhưng không quá cao gây mòn ống và ồn.
• Cân bằng gió theo nhánh: dùng van gió/điều chỉnh miệng hút để nhánh xa vẫn đủ lực hút.
• Chọn vật liệu phù hợp: ống tôn mạ kẽm, inox, hoặc thép dày; với bụi mài mòn cần tăng chiều dày và gia cường.
• Thiết kế điểm thăm và cửa vệ sinh: có cửa kiểm tra tại đoạn dễ lắng, giúp bảo trì nhanh và an toàn.
• Đồng bộ với thông gió xưởng: nếu vừa hút bụi vừa cấp gió bù, nên tham khảo hệ thống thông gió nhà xưởng để tránh âm áp quá mức làm khó mở cửa và tăng thất thoát nhiệt.
• Tối ưu tiếng ồn và rung: bố trí chân đế chống rung, khớp nối mềm, tiêu âm khi cần, đặc biệt với quạt công suất lớn.

Hệ Thống Xử Lý Bụi: Chọn công nghệ lọc và Quạt Xử Lý Bụi theo bài toán chi phí vận hành

Chọn công nghệ lọc theo ngành và đặc tính bụi

• Cyclone: phù hợp tách bụi thô, giảm tải cho lọc tinh; ưu điểm đơn giản, bền, chi phí thấp.
• Túi lọc (bag filter/baghouse): phù hợp bụi nhiều, tải lớn; cần cơ chế giũ bụi (xung khí nén) và kiểm soát rò rỉ.
• Lọc cartridge: nhỏ gọn, hiệu suất cao với bụi mịn; chú ý vật liệu lõi và cơ chế làm sạch để tránh nghẹt.
• Lọc ướt (wet scrubber): hữu ích khi bụi có nguy cơ cháy nổ hoặc cần dập bụi; cần xử lý nước thải/bùn thải đi kèm.
• Tổ hợp nhiều cấp: tách thô + lọc tinh giúp tăng tuổi thọ lõi/túi lọc và giảm chi phí vật tư thay thế.
• Nếu nhà xưởng có khói nóng, khói dầu hoặc khí thải đặc thù, nên thiết kế tích hợp theo hệ thống xử lý khói thải để tránh “mỗi hạng mục một kiểu” gây xung đột vận hành.

Chọn quạt và điều khiển để tiết kiệm điện, ổn định lực hút

• Chọn quạt theo cột áp thực: hệ có lọc thường cần cột áp cao hơn thông gió; chọn sai sẽ “không hút nổi” hoặc chạy quá tải.
• Ưu tiên quạt phù hợp vật liệu bụi: bụi mài mòn cần cánh quạt bền; bụi bám dính cần cấu hình giảm bám.
• Dự phòng tổn thất khi lọc bẩn: tính điểm làm việc theo dải chênh áp để lực hút không tụt sau vài tháng.
• Biến tần theo tải (VFD): giảm điện khi tải bụi thấp, tăng gió khi mở thêm nhánh; phù hợp xưởng chạy nhiều ca với tải thay đổi.
• Kiểm soát tiếng ồn: chọn quạt có đặc tính ồn phù hợp, bố trí tiêu âm; cân nhắc vị trí lắp để không ảnh hưởng khu vực làm việc.
• Nếu cần quạt cấp/đẩy gió bổ sung để cân bằng áp hoặc cấp gió bù, có thể tham khảo quạt đẩy gió công nghiệp để tối ưu tổng thể.
• Với thông gió mái và thoát nhiệt kết hợp, cân nhắc giải pháp quạt hút mái nhà xưởng để giảm tích nhiệt, hỗ trợ luồng hút bụi hoạt động ổn định.

Nghệ Năng – Đơn vị thi công Hệ Thống Xử Lý Bụi uy tín

Quy trình thiết kế thi công hệ thống Xử Lý Bụi trọn gói của Nghệ Năng

• Khảo sát – lấy dữ liệu: chốt nguồn phát sinh, mặt bằng, tải vận hành, yêu cầu môi trường và an toàn.
• Thiết kế kỹ thuật: bố trí chụp hút, tuyến ống, chọn thiết bị lọc, chọn quạt, tính cột áp – lưu lượng, mô phỏng luồng gió khi cần.
• Thiết kế chế tạo: triển khai bản vẽ gia công ống gió, cút, côn, bích; đồng bộ với hạng mục gia công cơ khí kim loại để đảm bảo độ kín và độ bền.
• Thiết Kế lắp đặt Hệ Thống Xử Lý Bụi tại công trường: lắp đặt theo tuyến, treo giá đỡ, căn chỉnh đồng tâm, chống rung và an toàn thao tác.
• Chạy thử – cân chỉnh: đo lưu lượng tại miệng hút, cân bằng nhánh, kiểm tra chênh áp lọc, kiểm tra rò rỉ và độ rung quạt.
• Bàn giao & hướng dẫn vận hành: hướng dẫn vệ sinh lọc, xả bụi, lịch thay vật tư, checklist bảo trì.

Checklist nghiệm thu và vận hành

• Kiểm tra độ kín đường ống: rò rỉ làm giảm lực hút tại nguồn và phát tán bụi trong xưởng.
• Kiểm soát chênh áp qua lọc: nếu chênh áp tăng nhanh, cần xem lại cơ chế giũ bụi, tải bụi và vật liệu lọc.
• Kiểm tra xả bụi: van xoay/đóng bao phải kín; nếu hở sẽ hút không khí giả làm giảm hiệu suất.
• Đánh giá điểm lắng bụi: các đoạn ống ngang dài, co gấp khúc dễ lắng; bổ sung cửa vệ sinh hoặc chỉnh tuyến.
• Quy chuẩn an toàn: nếu có nguy cơ cháy nổ/bụi dễ bắt lửa, cần phương án giảm thiểu và kết hợp hệ thống an toàn phù hợp.
• Phối hợp PCCC khi cần: ở các nhà xưởng có yêu cầu thoát khói hoặc tích hợp, xem thêm hệ thống hút khói pccc để đồng bộ giải pháp.
• Lập kế hoạch bảo trì: vệ sinh lõi/túi, kiểm tra vòng bi, dây curoa/khớp nối, siết bích, đo rung định kỳ để tránh dừng chuyền.
• Đánh giá mở rộng: dự trù cổng chờ và công suất quạt nếu tương lai tăng máy; tránh “đập đi làm lại”.
• Khi cần lắp đặt Hệ Thống Xử Lý Bụi cho nhiều máy chạy luân phiên, nên có phương án điều khiển đóng/mở nhánh để giảm điện.

Để triển khai hiệu quả, doanh nghiệp nên ưu tiên một Đơn vị thiết kế hệ thống Xử Lý Bụi có năng lực tổng thầu MEP, hiểu thông gió – HVAC – ống gió – quạt công nghiệp và tiêu chí môi trường, nhằm đảm bảo thiết kế đồng bộ, thi công gọn và dễ bảo trì về sau. Trong thực tế, Nghệ Năng thường triển khai theo hướng “đo – tính – chọn đúng”, tối ưu cân bằng giữa hiệu suất thu bụi, độ bền thiết bị và chi phí điện hàng tháng; đồng thời có thể phối hợp các hạng mục thông gió làm mát, HVAC và xử lý khí thải khi nhà máy cần giải pháp tổng thể.

Kết luận

Muốn hệ thống chạy ổn định, ít nghẹt, lực hút đều và dễ bảo trì, doanh nghiệp nên bắt đầu từ khảo sát đúng, phân loại bụi chuẩn, tính đúng cột áp – lưu lượng, và chọn công nghệ lọc/quạt theo tải thực tế. Khi Thiết Kế Hệ Thống Xử Lý Bụi được làm bài bản, bạn không chỉ giảm bụi trong xưởng mà còn giảm hỏng hóc máy, giảm thời gian vệ sinh, và kiểm soát chi phí điện lâu dài.

Nếu bạn cần tư vấn giải pháp theo mặt bằng và dây chuyền hiện hữu, có thể liên hệ Nghệ Năng để được đề xuất phương án phù hợp và đồng bộ cùng các hạng mục liên quan như quạt thông gió, quạt hút gió, quạt tai voi, hệ thống thông gió công nghiệp, hoặc quạt hút mùi để tối ưu trọn gói cho nhà xưởng.
